新飞墙暖隆重上市！见证采暖行业的又一个奇迹！

**名称：墙暖

**号：ZL 2012 2 0479032.0

授权公告日：2013年5月22日

一、较之传统采暖新飞墙暖的优点为：

1.健康安全（较于地暖）。

传统地面管道采暖是从地面散热,造成地面干燥，灰尘不易附着，并且屋内底层热空气与屋内上方的冷空气形成的对流必然带动房间的浮沉运动更加活跃, 离地面0.8-1米有灰尘飘浮，对人体有致病的影响。人体处于这样的环境中,时间长了会产生呼吸系统疾病。同时，如果脚长时间接触较热的地暖后，不少人有脚部发张的感觉。

新飞墙暖是依靠墙体表面散热，不会形成整个室内空气上下对流，室内的灰尘可以很快落地有效地减少了空气中的浮尘达到室内空气净化目的，从而降低了呼吸道疾病的发病率，也不会给人带来脚部发涨的情况。

2.节省空间（较于地暖）。

***高层住宅的室内净高度约2.7m，如果安装地暖则会使本就不是很充裕的高度空间在原有基础上压缩6-8cm，这样一来就增加了室内的压抑感。新飞墙暖具有厚度薄的优点，只有3.8-4.0cm，加之依附于墙壁，并不会减少室内高度。现在房屋建筑使用的多是框架剪力墙结构，墙体并不十分承重，所以安装新飞墙暖也不用担心会增加墙体负担。

3.不堵塞管道（较于地暖）。

管道采暖中所谓的堵塞管道指的是长期供暖过程中结成的水垢导致管道中的水流通不畅。一般来说生成水垢必须达到两个条件：1、水温达到60℃以上；2、有新水注入。传统地面管道取暖，只有用壁挂炉独立供暖供暖的管道回路中的水是封闭的，没有新水注入，才不会出现堵塞的问题。而北方城市普遍接入集中供暖系统的地暖因为涉及到集中供暖管道有腐蚀老化的问题所以就会有堵塞管道的现象发生。

新飞墙暖采用了**的管道路线工艺，水路为带角度的倾斜布局，成功解决了集中供暖中容易出现的管道杂物沉淀和结水垢堵塞现象。

4.取暖效果好（较于地暖）。

地暖上层为地板砖或者木地板，功率为120-140W/平米；墙暖外侧仅一层砂浆，160-180W/平米取暖效果要好于地暖。

5.有利于装修（较于暖气片）。

隐藏于墙内，不用考虑因为暖气片对装修的布局、空间和风格的影响。

6.不熏墙（较于暖气片）。

室内墙壁的涂料会随时间慢慢褪色，而暖气片使用时间长了以后必然造成相近的局部墙壁发黄发黑，市场上的防熏墙也只是延缓墙壁变色的时间，很难杜绝，而墙暖扩散到墙壁涂层的温度约20多度，的温度对墙壁涂料褪色不会产生大的影响。

二、新飞墙暖的结构：

施工前要确保墙壁为毛墙，不能有空、裂等缺陷，如有缺陷要进行修理。

如有需要移动的开关等相关电路，要提前进行修改。

1. 水泥浆：



施工前一天保证墙体湿润，将水和新飞墙暖专用胶按照4:1的比例进行调匀，然后在里面加入适量的普通525水泥搅匀；用辊子在墙面均匀涂上一层，凉12到20个小时。

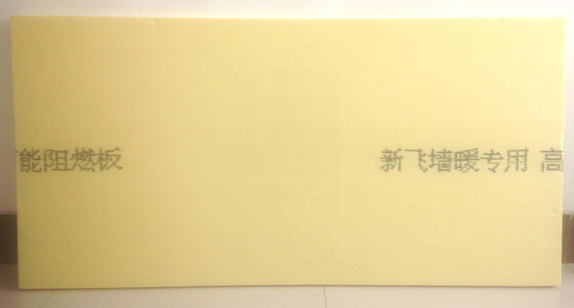

2. 保温板：



采用厚度为30毫米的新飞墙暖专用高能阻燃板，用辊子在保温板背面均匀涂上水泥浆（成分同**步），然后贴在经过**步处理过的墙壁上，要求粘贴平整。

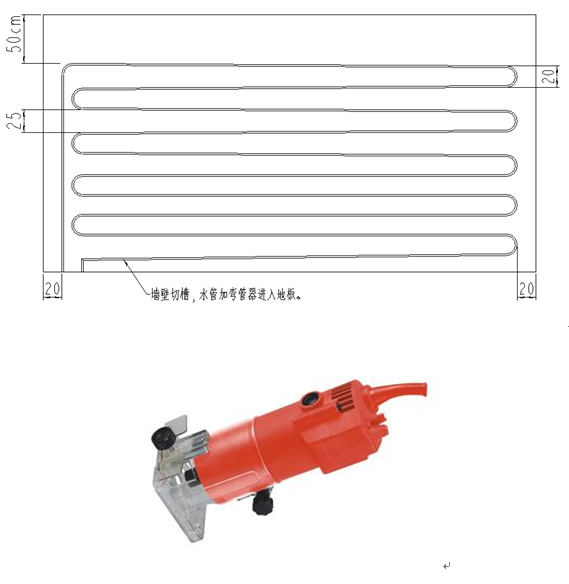

等墙壁上完全贴满后，在保温板的面上设计并画好需要开槽的水路图形。要求**上面管路的位置倒天花板的距离为50厘米；水路的两端间距分别为20厘米和25厘米，间距20厘米的一端为圆弧过渡，保证水路为倾斜向下；水暖管路距离两侧的墙壁端距离约为20厘米。

然后用加装专用刀具的修边机进行开槽，槽深约2.2厘米。

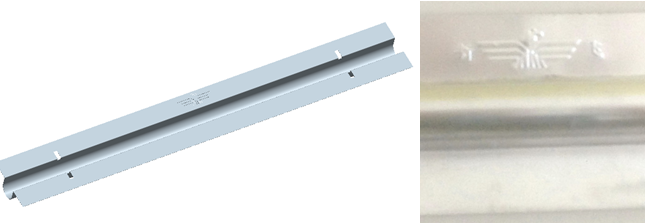

     3.热反射铝衬板：

在保温板上开的直槽部位，加装铝衬板，铝衬板间距10mm，以便于增加散热效果，提高墙暖的散热效率；在弯管部分，用宽为4厘米铝箔玻纤胶带两条，分别粘贴在开槽的两侧，一半粘贴在保温板上，另外一半悬空搭接。

     4.墙暖管

将直径为20厘米的墙暖管，铺设在相应的槽内。进水口从一侧直接上到**上面的位置，然后往下面一次铺设。

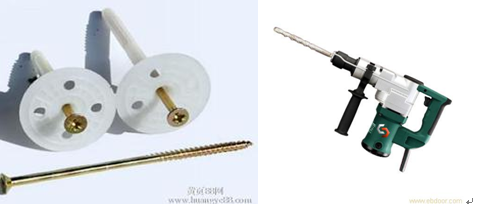

用电锤在铝衬板的一端位置紧靠着保温板上开的槽打上预留孔，预留孔分别间隔在地暖管两侧，管路铺设好后，保温钉盖可以压着水管和铝衬板，然后固定上相应的保温钉（直径8x80-100mm），用锤子把螺丝钉敲入即可。

在墙壁和地板交界处，现在墙壁内开长约50厘米的槽，槽深逐渐增加到10厘米左右。在管路相应位置装上弯管器，使管路折弯处陷入墙壁内，保证能平整的进入地板。

水管要引进分水器，每根管在地板上经过的位置开上宽6厘米，深3.5厘米的槽，在槽内铺上相应的保温板条，贴上热反射膜，将水管铺设在内，在其上用粘结砂浆抹平。

5.管卡

用专用的管卡安插在铝衬板上相应的方孔内，以及弯管处，将水管牢牢固定在保温板上。

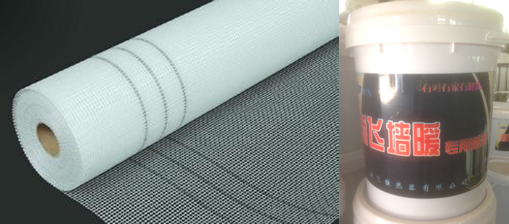

6.网格布和粘结砂浆

在铺好管路的保温板上，刷上约3毫米厚的新飞墙暖专用粘结砂浆，要均匀平整，不露底基层，将提前裁剪好的网格布拉紧张贴于已刮底层素浆上，用铁抹刮压进底层素浆，不留折皱，网格布两边平直均匀、宽窄一致。然后再在上面粉刷约为5毫米厚的粘结砂浆即可。

施工结束后，要对墙壁进行洒水养护，不少于三天。

三、散热量：

根据检验报告测算，进水水温为60度时，外径20毫米，间距约200毫米的墙暖，散热功率为约为160-180瓦/平米。一般家庭住宅取暖需要为60-90W/平米。

所以做面积为2.5*4=10平米的墙暖，供热量约为2000瓦，如果房间按照平均80W/平米须有可供25平方的房间取暖。

四、注意事项

水温要求为60度以下，如果集中供暖水温过高，要加装混水器。

分水器的要求同地暖的要求相同。

水路系统完场后，要等墙面粘接砂浆完全凝固后再进行试压，压力为0.6MP，即6公斤压力。
